兩段式煤氣發生爐產生的煤氣分為上段煤氣和下段煤氣，上段煤氣先進I級電捕焦油器，脫除重質焦油及灰塵，其工作溫度為90-150℃之間，再進入間接冷卻器，在間接冷卻器內煤氣被冷卻至35-45℃左右。下段煤氣經旋風除塵器除塵，除塵后的溫度大約在450-550℃。繼而進入余熱換熱器，在給煤氣降溫的同時回收煤氣顯熱，煤氣溫度降至200-230℃左右；再進入風冷器冷卻，溫度降至65-80℃。通過間接冷卻器，被循環冷卻水間接冷卻至35-45℃。被間接冷卻后的上段煤氣和下段煤氣進入二級電捕經輕油器再一次脫油、除塵。被冷卻凈化后的煤氣經加壓機加壓，通過煤氣管道輸送使用。

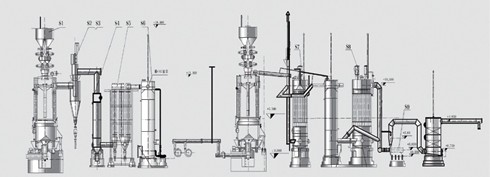

下段煤氣工藝流程圖 上段煤氣工藝流程圖

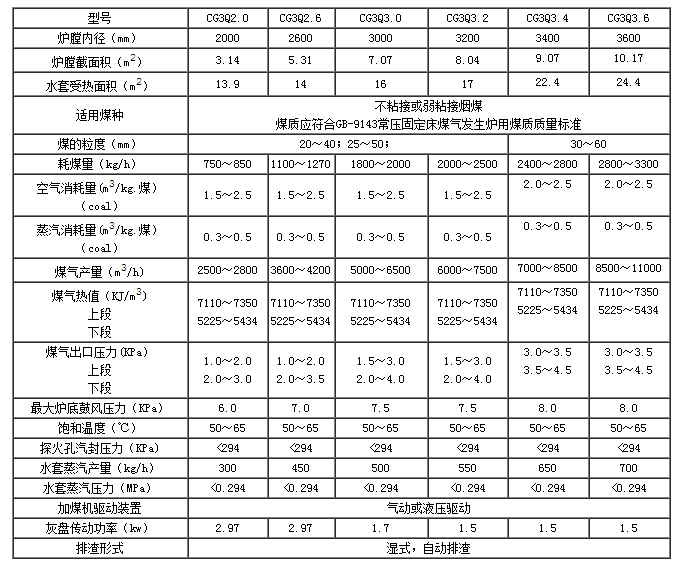

兩段式煤氣發生爐技術參數
